DYK灰斗（灰库）空气电加热器1

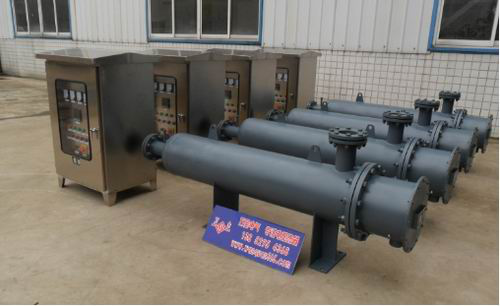

DYK灰斗（灰库）空气电加热器1

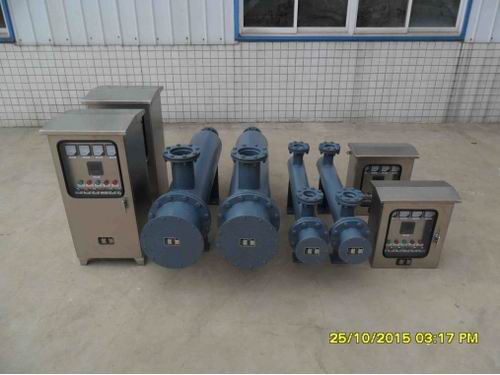

DYK灰斗（灰库）空气电加热器2

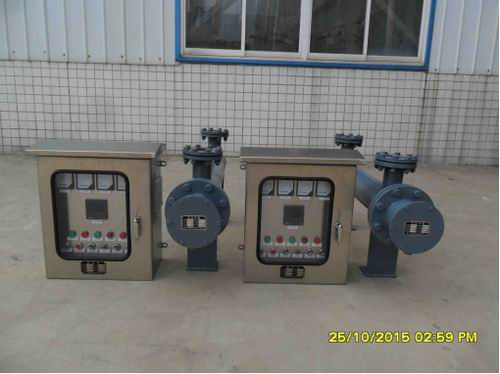

DYK灰斗（灰库）空气电加热器3

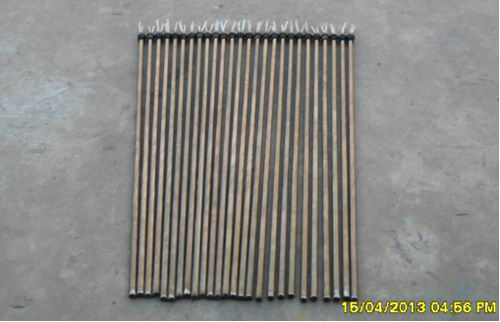

DYK灰斗（灰库）电加热棒照片

概述：

DYK灰斗（灰库）空气电加热器是供燃煤发电厂除灰系统使用的加热设备，适用于电站空气输送斜槽气化风加热，电除尘器灰斗气化风和贮灰库气化风加热等方面。该设备由DYK灰斗（灰库）空气电加热器和控制系统两部分组成。发热元件采有1Cr18Ni9Ti不锈钢管作保护套管，0Cr27Ai7Mo2高温电阻合金丝、结晶氧化粉，经压缩工艺成型。控制部分采用的数字电路、集成电路触发器、高反压可控硅等组成可调测温、恒温系统。

　　 发热元件采用直管型取代U形结构，配备扳手可方便安装和拆卸。

　　 电热管导热性好，在加热器内部设有导流板，达到加热均匀等效果。

　　 DYK灰斗（灰库）空气电加热器控制柜与气化风机间具备连锁控制功能和就地控制及控制接口，当设备突然停机后重新启动时，控制柜可自动平滑调整。

技术参数：

1.输入电压：380V±5%(三相四线)

2.额定功率：15KW-180KW

3.额定电流：23A-136A（单相）

4.输出电压：0-380V

5.控温精度：0.5级

6.控温范围：0-400摄氏度

主要结构及工作原理 ：

DYK灰斗（灰库）空气电加热器是由多支管状电热元件、筒体、导流板等几部分组成，管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密的填入具有良好导热性能的结晶氧化粉，采用管状电热元件做发热体，具有结构，热效率高，机械强度好，耐腐等特点。筒体安装了导流隔板，能使空气在流通时受热均匀。

SWK-A型数显温度控制柜采用数显温度调节仪，集成电路触发器，大功率可控硅和测温元件等组成测量、调节控制回路，在电加热过程中测温元件将DYK灰斗（灰库）空气电加热器出口温度电信号送至数显温度调节仪进行放大，比较后显示测量温度值，同时输出0-10V电压信号到可控硅触发组件的输入端，控制输出脉冲相位，从而控制可控硅导通角度大小，使控制柜具有良好的控制精度和调节特性。利用联锁装置可远距离启动、关闭DYK灰斗（灰库）空气电加热器。

DYK灰斗（灰库）空气电加热器的规格与参数：
