梯型桥架

梯型桥架

产品说明：

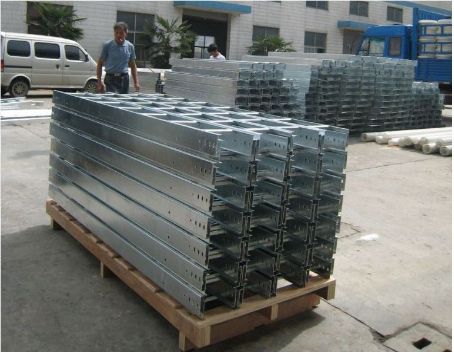

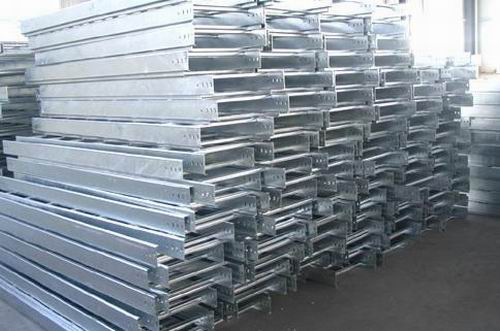

XQJ-T型梯式电缆桥架是根据外有关资料及我厂同类产品改进而成。它具有重量轻，成本低，造型别具，安装方便、散热、透气性好等优点。它适用于一般直径较大电缆的敷设，适用于高、低压动力电缆的敷设。
梯式电缆桥架备有护罩，需要配护罩时可在订货时注明，其配件与托盘式、槽式桥架通用。
梯式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作腐处理。

施工安装要点：

1） 电缆桥架及线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。
2） 根据电缆桥架及线槽敷设走向，向土建、结构提出预留墙洞、楼板洞及架安装时，所需预埋钢板位置及荷载。并且应与工艺、水暖及动力相协调。
3） 地面内暗装金属线槽布线，在设计时应与土建密切配合，以便根据不同的结构型式和建筑布局，合理确定线路路径和设备选型。
4） 不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：
① 1kV 以上和1kV 及以下的电缆；
② 同一路径向负荷供电的双回路电缆；
③ 应急照明和其他照明的电缆；
④ 电力、控制和电信电缆。若不同等的电缆敷设在同一电缆桥架时，中间应增加隔板。
5） 在工程条件下安装或检修不需考虑附加集中荷载时，电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。
6） 电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应合下列规定，或采取相应护措施。
① 电缆桥架应在具有腐蚀性液体管道上方。
② 电缆桥架应在热力管道下方。
③ 易燃易爆气体比空气重时，电缆桥架应在管道上方。
④ 易燃易爆气体比空气轻时，电缆桥架应在管道下方。
7） 电缆桥架与管道之间距离见相关标准。
8） 综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持的间距。综合布线电缆与电力电缆的间距应合GB/T 5311-2规范11..2条的规定。
9） 墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应合GB/T 5311-2 规范11..2条的规定。
10） 电缆桥架水平敷设时，宜按荷载曲线选取跨距进行支撑，跨距一般为1.5～3.m。垂直敷设时，其固定间距不宜大于2m。

规格型号参数：
