大跨距桥架
发布于：2016/5/13
隶属于：大跨距桥架

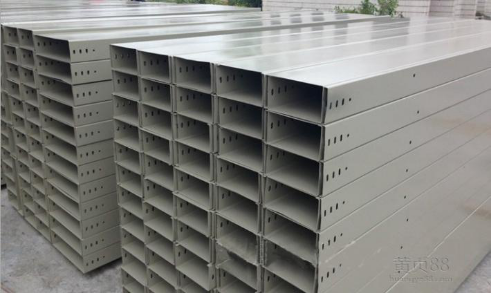

大跨距桥架
产品概述：
DJ-大跨距电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等.
1） 电缆桥架、线槽及其支架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取腐蚀处理，腐蚀处理方式应工程环境和耐久性的要求。
2） 电缆桥架在有火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支架表面涂刷火涂层等措施，其整体耐火性能应有关规范或标准的要求。
3） 在工程火要求较高的场所，不宜采用铝合金电缆桥架。
4） 电缆梯架、托盘宽度和高度的选择应合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取～5，控制电缆可取～7，且宜预留～25工程发展裕量。
5） 在选择电缆桥架的荷载等时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等的额定均布荷载，如果电缆桥架的支架的实际跨距不等于2m 时，则工作均布荷载应要求。
6） 各种组件及支架在相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。
7） 在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆允许弯曲半径。
8） 对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等D的铝合金电缆桥架，应按工程条件进行度、刚度及稳定性的计算或试验验证。
9） 几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。
DJ-T1-01型梯级式大跨距桥架
|
型号 |
H |
B |
重量kg | |
|
架体 |
盖板 | |||
|
T1-01-102 |
100 |
200 |
67.60 |
30.30 |
|
T1-01-103 |
300 |
89.38 |
42.48 | |
|
T1-01-104 |
400 |
112.75 |
80.76 | |
|
T1-01-105 |
500 |
124.15 |
99.63 | |
|
T1-01-106 |
600 |
135.51 |
119.88 | |
|
T1-01-108 |
800 |
143.50 |
155.55 | |
|
T1-01-152 |
150 |
200 |
91.88 |
30.30 |
|
T1-01-153 |
300 |
101.43 |
42.48 | |
|
T1-01-154 |
400 |
135.02 |
80.76 | |
|
T1-01-155 |
500 |
146.16 |
99.63 | |
|
T1-01-156 |
600 |
157.91 |
119.88 | |
|
T1-01-158 |
800 |
167.38 |
155.55 | |
|
T1-01-202 |
200 |
200 |
130.51 |
30.30 |
|
T1-01-203 |
300 |
143.56 |
42.48 | |
|
T1-01-204 |
400 |
157.92 |
80.76 | |
|
T1-01-205 |
500 |
173.71 |
9.63 | |
|
T1-01-206 |
600 |
191.08 |
119.88 | |
|
T1-01-208 |
800 |
230.20 |
155.55 | |
DJ-CII-01型槽式大跨距桥架
|
型号 |
H |
B |
重量kg | |
|
架体 |
盖板 | |||
|
CII-01-102 |
100 |
200 |
133.20 |
33.33 |
|
CII-01-103 |
300 |
170.31 |
46.73 | |
|
CII-01-104 |
400 |
298.83 |
88.84 | |
|
CII-01-105 |
500 |
325.45 |
109.59 | |
|
CII-01-106 |
600 |
353.46 |
131.87 | |
|
CII-01-108 |
800 |
381.72 |
171.11 | |
|
CII-01-152 |
150 |
200 |
192.69 |
33.33 |
|
CII-01-153 |
300 |
234.72 |
46.73 | |
|
CII-01-154 |
400 |
270.00 |
88.84 | |
|
CII-01-155 |
500 |
374.15 |
109.59 | |
|
CII-01-156<, /SPAN> |
600 |
404.26 |
131.87 | |
|
CII-01-158 |
800 |
436.41 |
171.11 | |
|
CII-01-202 |
200 |
200 |
257.62 |
33.33 |
|
CII-01-203 |
300 |
349.18 |
46.73 | |
|
CII-01-204 |
400 |
384.10 |
88.84 | |
|
CII-01-205 |
500 |
422.50 |
109.59 | |
|
CII-01-206 |
600 |
464.76 |
131.87 | |
|
CII-01-208 |
800 |
561.39 |
171.11 | |
